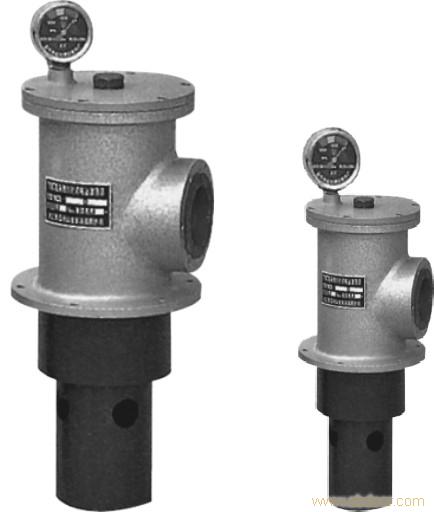

YCX系列自封式箱侧吸油过滤器

简介 Introduction 本过滤器适用于油泵吸油口处滤除油液中的杂质，用以保护油泵及其它液压元件，有效地控制液压系统污染，提高液压系统清洁度。 过滤器配有发讯器，旁通阀，自封阀，集污盅。具有通油能力大，阴力小等优点。其 主要性能特点有： 1. 过滤器可直接安装在油箱的侧面，底部和上部，筒体伸入油箱的油液中。出油口设 有螺纹和法兰连接方式，与油泵吸油口连接，管路简单，安装方便。 2. 设有油路自封装置，清洗滤芯十分方便当清洗或更换滤芯时卸下自封螺栓，安装在 筒体底部的自封阀便会自行关闭，切断油路，使油箱内的油液不会外溢，当装配滤 芯时，应特别注意将滤芯装入筒体内的定位槽，然后将顶杠插入自封阀定位孔座内， 待检查装配位置正确无误后装上上盖，旋紧自封螺栓，此时自封阀自行开启，过滤 器进入工作状态。 3. 在过滤器出油品设有滤芯堵塞发讯器，具有直观和自动发讯两种功能。通过观察发 讯器上的指示表，可以随时了解滤芯堵塞情况。当滤芯堵塞，出油口真空度达到 0.03MPa时，发讯器便会发出讯号，此时应停机清洗或更滤芯。 4. 在滤芯上部设有旁通阀，当发讯器报警后不能立即处理故障，出油口真空度升至大于 0.032MPa时，旁通阀便会自行开启，另开油路，发保护过滤器不受损坏，并避免油 泵出现吸空现象，确保系统照常运行。 5. 在滤芯中设在集污盅，在系统运过程中,油液流经滤芯内腔时将其中超过滤芯过滤精 度的污染物阻挡在滤芯内，并集中到集污盅里，当清洗或更换滤芯时，集污盅和滤芯 一同带出，避免了已滤除的污染物因更换滤芯时重新掉进油箱中，从而保持了油液的 清洁度。
型号说明及安装方法简图 Model Code & Mounting
滤芯压差流量曲线 参照YLX系列箱上吸油过滤器 技术参数 Technical Data 型号model 通径Dia(mm) 公称流量Flow(L/min) 过滤精度Filtr.(μm) 压力损失 Pressure loss(MPa) 旁通阀开启压力 By-pass valve setting(MPa) 发讯器发讯压力 Upon indicator(MPa) 发讯器 Indicator 连接方式 Connection 滤芯型号 Model of element Initial Max. (V) (A) YCX-25×* 15 25 80 100 180 ≤0.01 0.03 ＞0.032 0.03 12 24 36 2.5 2 1.5 螺纹 Threaded C-X25×* YCX-40×* 20 40 C-X40×* YCX-63×* 25 63 C-X63×* YCX-100×* 32 100 C-X100×* YCX-160×* 40 160 C-X160×* YCX-250×* 50 250 法兰 Flanged C-X250×* YCX-400×* 65 400 C-X400×* YCX-630×* 80 630 C-X630×* YCX-800×* 90 800 C-X800×* YCX-1000×* 100 1000 C-X1000×* YCX-1250×* 110 1250 C-X1250×* YCX-1600×* 120 1600 C-X1600×* 连接尺寸 Mounting Size 型号model 尺寸Size(mm) D1 D2 D3 D4 D5 D6 H1 H2 H3 H4 L n-d YCX-25×* Ф70 Ф95 Ф110 Ф35 M22×1.5 Ф20 216 53 67 79 50 6-Ф7 YCX-40×* Ф40 M27×2 Ф25 256 52 YCX-63×* Ф95 Ф115 Ф135 Ф48 M33×2 Ф31 278 62 85 98 67 6-Ф9 YCX-100×* Ф58 M42×2 Ф40 328 70 YCX-160×* Ф65 M48×2 Ф46 378 70 YCX-250×* Ф120 Ф150 Ф175 Ф100 Ф85 Ф50 368 85 105 129 83 YCX-400×* Ф146 Ф175 Ф200 Ф116 Ф100 Ф68 439 92 125 139 96 YCX-630×* Ф165 Ф200 Ф220 Ф130 Ф116 Ф83 516 102 130 158 110 8-Ф9 YCX-800×* Ф185 Ф205 Ф225 Ф140 Ф124 Ф93 600 108 140 180 120 YCX-1000×* Ф205 Ф232 Ф255 Ф166 Ф146 Ф110 593 130 130 200 140 8-Ф11.5 YCX-1250×* 647 YCX-1600×* Ф185 Ф164 Ф125 747 140 140
