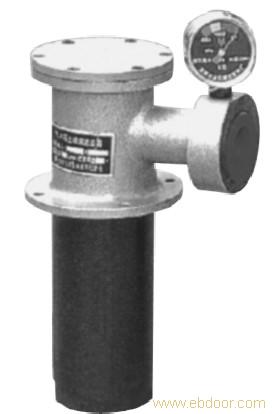

YLX系列箱上吸油过滤器

简介 Introduction 本过滤器适用于油泵吸油口处滤除油液中的杂质，用以保护油泵及其它液压元件，有效地控制液压系统的污染，提高液压系统的清洁度。 过滤器配有发讯器，旁通阀和集污盅。具有通油能力大，阻力小等优点。其主要 性能特点有： 1. 过滤器直接安装在油箱盖板上，筒体伸入油箱的油液中。出油口设有螺纹和法 兰两种连接方式，与油泵吸油口连接，管路简单，安装方便。 2. 当滤芯堵塞需清洗或更换时，只须打开过滤器上盖，即可取出滤芯进行清洗或 更换，十分方便。 3. 过滤器出油口设有滤芯堵塞发讯器，具有直观和自动发讯两种功能。通过观察 发讯器上的指示表，可以随时了解滤芯堵塞情况。当滤芯堵塞，出油口真空度达到 0.03MPa时，发讯器便会发出讯号，此时应停机清洗或更换滤芯。 4. 在滤芯上部设有旁通阀，当发讯器报警后不能立即处理故障，出油口真空度升至 大于0.032MPa时，旁通阀则会自动开启，另行开通油路， 以保护过滤器不受损坏，并 避免油泵出现吸空现象，确保系统照常运行。 5. 在滤芯中设有集污盅，在系统运行过程中，油液流经滤芯内腔时将其中超过滤芯 过精度的污染物阻挡在滤芯内，并集中到集污盅里，当清洗或更换滤芯时，集 污盅和滤芯一同带出，避免了已滤除的污染物因更换滤芯时重新掉进油箱中，从而保持 了油液的清洁度。
型号说明 Model Code
技术参数 Technical Data 型号model 通径Dia(mm) 公称流量Flow(L/min) 过滤精度Filtr.(μm) 压力损失 Pressure loss(MPa) 旁通阀开启压力 By-pass valve setting(MPa) 发讯器发讯压力 Upon indicator(MPa) 发讯器 Indicator 连接方式 Connection 滤芯型号 Model of element Initial Max. (V) (A) YLX-25×* 15 25 80 100 180 ≤0.01 0.03 ＞0.032 0.03 12 24 36 2.5 2 1.5 螺纹 Threaded X-X25×* YLX-40×* 20 40 X-X40×* YLX-63×* 25 63 X-X63×* YLX-100×* 32 100 X-X100×* YLX-160×* 40 160 X-X160×* YLX-250×* 50 250 法兰 Flanged X-X250×* YLX-400×* 65 400 X-X400×* YLX-630×* 80 630 X-X630×* YLX-800×* 90 800 X-X800×* 连接尺寸 Mounting Size 型号model 尺寸Size(mm) D1 D2 D3 D4 D5 D6 D7 H1 H2 H3 L n-d YLX-25×* Ф74 Ф95 Ф110 G3/4" Ф55 M22×1.5 Ф19 160 60 58 100 4-Ф7 YLX-40×* G3/4" Ф60 M27×2 Ф22 200 YLX-63×* Ф95 Ф115 Ф135 G1" Ф70 M33×2 Ф27 62 125 4-Ф9 YLX-100×* G1 1/4" Ф80 M42×2 Ф35 250 YLX-160×* G1 1/2" Ф85 M48×2 Ф41 306 65 YLX-250×* Ф120 Ф150 Ф175 G2" Ф100 Ф85 Ф53 277 70 74 140 YLX-400×* Ф146 Ф175 Ф200 G2 1/2" Ф116 Ф100 Ф66 340 80 78 150 YLX-630×* Ф165 Ф200 Ф220 G3" Ф130 Ф116 Ф80 380 90 90 160 6-Ф9 YLX-800×* Ф185 Ф205 Ф225 G4" Ф140 Ф124 Ф93 435 108 139 滤芯压差流量曲线
