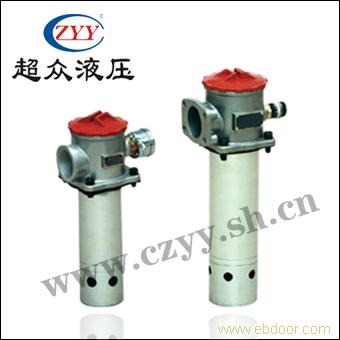

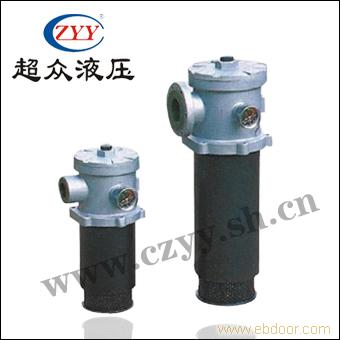

TF系列箱外自封式吸油过滤器（原LXZ系列）

简介 Introduction
本过滤器安装在油泵吸油口处，用以保护油泵及其它液压元件，以避免吸入污染杂质，有效地控制液压系统污染，提高液压系统的清洁度。
本过滤器可直接安装在油箱侧边，上部或底部，吸油筒体浸入油箱内液面以下，过滤器滤头露在油箱外，并设有自封阀，旁通阀，滤芯污染堵塞发讯器等装置，使更换滤芯和清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，通油能力大，阻力小，清洗或更换滤芯方便等优点。

性能与特点 Function and Identity
1.安装连接方便，简化系统管路
本过滤器可直接安装在油箱侧边，底部或上部，过滤器滤头露在油箱外，吸油筒体浸入油箱内液面下，出油口设有管式，法兰式连接，过滤器内设置自封阀等装置，使管路省去装截止阀等其它管件，从而使管路简化，安装方便。
2. 设置自封阀，使更换，清洗滤芯或维修系统非常方便：
当更换，清洗滤芯或维修系统时，只需旋开过滤器端盖（清洗盖），此时自封阀会自动关闭，隔绝油箱油路，使油箱内油液不会向外流出，从而使其清洗，更换滤芯或维修系统非常方便，如顶开自封阀又可作为油箱向外放油之用。
3. 具有滤芯污染发讯器与油路旁通阀，提高了液压系统的可靠性：
当滤芯被污染物堵塞到出油口真空度为0.018MPa时，发讯器便发出讯号，应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯时，设在滤芯上部的油路旁通阀会自动开启（开启值为：真空0.02MPa），以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯，以保持液压系统清洁度，提高液压系统的可靠性。

油路图 Drawing of Oil Circuti

型号说明 Model Code

技术参数 Technical Data

型号 model	公称流量Flow(L/min)	过滤精度Filtr.(μm)	通径 Dia(mm)	原始压力损失 Initial△P(MPa)	发讯器装置 Indicator		连接方式 Connection	重量 Weight(Kg)	滤芯型号 Model of element
型号 model	公称流量Flow(L/min)	过滤精度Filtr.(μm)	通径 Dia(mm)	原始压力损失 Initial△P(MPa)	(V)	(A)	连接方式 Connection	重量 Weight(Kg)	滤芯型号 Model of element
TF(LXZ)-25×*L-C/Y	25	80 100 180	15	＜0.01	12 24 36 220	2.5 2 1.5 0.25	管式 Thread	0.4	TFX(ZX)-25×*
TF(LXZ)-40×*L-C/Y	40		20					0.45	TFX(ZX)-40×*
TF(LXZ)-63×*L-C/Y	63		25					0.82	TFX(ZX)-63×*
TF(LXZ)-100×*L-C/Y	100		32					0.87	TFX(ZX)-100×*
TF(LXZ)-160×*L-C/Y	160		40					1.75	TFX(ZX)-160×*
TF(LXZ)-250×*L-C/Y	250		50				法兰 Flange	2.60	TFX(ZX)-250×*
TF(LXZ)-400×*L-C/Y	400		65					4.3	TFX(ZX)-400×*
TF(LXZ)-630×*L-C/Y	630		90					6.2	TFX(ZX)-630×*
TF(LXZ)-800×*L-C/Y	800		90					6.9	TFX(ZX)-800×*

连接尺寸 Mounting Size(管式（出油口螺纹连接），法兰式（出油口法兰连接）

表一，TF-25~160螺纹式连接尺寸

型号Model	尺寸Size(mm)
	L1	L2	L3	H	M	D	A	B	C1	C2	C3	h	4-d
TF-25×* L- C/Y	93	78	36	25	M22×1.5	Ф62	80	60	45	42	42	9.5	Ф9
TF-40×* L- C/Y	110				M27×2
TF-63×* L- C/Y	138	98	40	33	M33×2	Ф75	90	70.7	54	47		10
TF-100×* L- C/Y	188				M42×2
TF-160×* L- C/Y	200	119	53	42	M48×2	Ф91	105	81.3	62	53.5		12	Ф11

表二，TF-250~800法兰式连接尺寸

型号Model	尺寸Size(mm)
型号Model	L1	L2	L3	H	do	D	a	b	4-n	A	B	C1	C2	C3	4-d	h	Q
TF-250×* F- C/Y	270	119	53	42	Ф50	Ф91	70	40	M10	105	81.3	72.5	53.5	42	Ф11	12	Ф60
TF-400×* F- C/Y	275	141	60	50	Ф65	Ф110	90	50		125	95.5	82.5	61			15	Ф73
TF-630×* F- C/Y	325	184	55	65	Ф90	Ф140	120	70		160	130	100	81			15	Ф102
TF-800×* F- C/Y	385	184	55	65	Ф90	Ф140	120	70		160	130	100	81			15	Ф102
