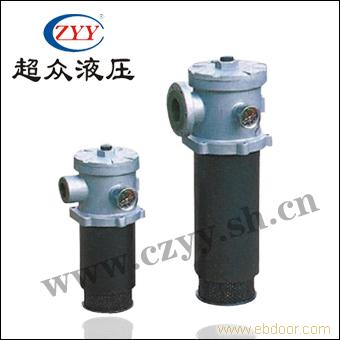

TFA系列吸油过滤器

TFA系列吸油过滤器（新型） 简介 Introduction 本过滤器仅可安装在油箱的上部，吸油筒体浸入油箱内液面以下，其它性能均与TF系列相似，但无自封阀。 油路图 Drawing of Oil Circuti 型号说明 Model Code 连接尺寸 Mounting Size(管式（出油口螺纹连接），法兰式（出油口法兰连接） 表一，TFA-25~160螺纹式连接尺寸 型号Model 尺寸Size(mm) L1 L2 L3 H M D A B C1 C2 C3 h 4-d TFA-25×* L- C/Y 93 78 250 25 M22×1.5 Ф62 80 60 45 42 42 9.5 Ф9 TFA-40×* L- C/Y 110 M27×2 TFA-63×* L- C/Y 138 98 350 33 M33×2 Ф75 90 70.7 54 47 10 TFA-100×* L- C/Y 188 M42×2 TFA-160×* L- C/Y 200 119 400 42 M48×2 Ф91 105 81.3 62 53.5 12 Ф11 表二，TFA-250~800法兰式连接尺寸 型号Model 尺寸Size(mm) L1 L2 L3 H do D a b 4-n A B C1 C2 C3 4-d h Q TFA-250×* F- C/Y 270 119 400 42 Ф50 Ф91 70 40 M10 105 81.3 72.5 53.5 42 Ф11 12 Ф60 TFA-400×* F- C/Y 275 141 450 50 Ф65 Ф110 90 50 125 95.5 82.5 61 15 Ф73 TFA-630×* F- C/Y 325 184 500 65 Ф90 Ф140 120 70 160 130 100 81 15.5 Ф102 TFA-800×* F- C/Y 385
