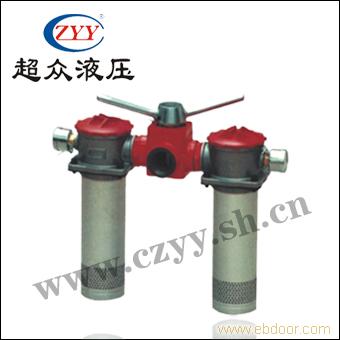

SRFA系列双筒微型直回式回油过滤器（原SLHN型）
简介 Introduction 该过滤器是由两只单筒过滤器，换向阀，旁通阀，发讯器，扩散器等组成，它被安装在油箱顶部，可在系统不停机的情况下更换滤芯，适用于连续工作的液压系统回油精过滤，用来滤除液压系统中诸元件磨损产生的金属粉末以及密封件的橡胶杂质等，使流回油液保持清洁，以利于系统中的油液循环使用。 　　 当一只过滤器的滤芯堵塞致使进出口压差为0.35MPa时，发讯器发讯，这时，转动向阀使备用滤油器工作，然后更换已堵塞的滤芯。 　　 在因故不能及时更换已堵塞滤芯，使进出油口压差进一步上升到0.4MPa时，旁通阀自动开始工作，从而保护滤芯及系统正常工作，但用户应尽快更换滤芯。 　　 因设计采用了直回滤油，从而更换滤芯或向油箱加油变得非常方便，只需旋开过滤器滤盖即可更换滤芯或向油箱加油，每个滤头设有2只M18×1.5油口，可在任何一外安装发讯器。 　　 扩散器设置在回油筒体底部，能使回油的介质平稳地流入油箱内，不易产生气泡，减少了空气的重新进入，并减弱已沉积污染物的骚动。 　　 滤芯采用新型化纤学过滤材质，具有过滤精度高，通油能力大，原始压力损失小，纳污量大等优点，其过滤精度以过滤精度标定，过滤比过滤比β3. 5. 10. 20>100.过滤效率n ≥ 99%.符合ISO标准
油路图 Drawing of Oil Circuti 型号说明 Model Code
技术参数 Technical Data 型号 通径(mm) 公称流量(L/min) 过滤精度(μm) 公称压力 (MPa) 压力损失 发讯器装置 连接方式 重量 (kg) 滤芯型号 Initial Max (V) (A) SRFA-25×*L- C/Y 20 25 1 3 5 10 20 30 1.6 ≤0.08 0.35 12 24 36 220 2.5 2 1.5 0.25 螺纹式 SFAX-25×* SRFA-40×*L- C/Y 20 40 SFAX-40×* SRFA-63×*L- C/Y 32 63 SFAX-63×* SRFA-100×*L- C/Y 32 100 SFAX-100×* SRFA-160×*F- C/Y 50 160 法拉式 SFAX-160×* SRFA-250×*F- C/Y 50 250 SFAX-250×* SRFA-400×*F- C/Y 65 400 SFAX-400×* SRFA-630×*F- C/Y 90 630 SFAX-630×* SRFA-800×*F- C/Y 90 800 SFAX-800×* 连接尺寸 Mounting Size 型号 尺寸(mm) DN M H1 B B1 B2 B3 d A D L H H2 C δ h SRFA-25×*L- C/Y 20 M27×2 25 53 90 70 53 Ф9 224 75 388 249 122 265 135 10 SRFA-40×*L- C/Y 280 SRFA-63×*L- C/Y 32 M42×2 33 60 110 85 61 Ф9 250 95 430 288 138 275 124 12 SRFA-100×*L- C/Y 348 型号 尺寸(mm) DN a b H1 B B1 B2 B3 d A D L H H2 C h Q SRFA-160×*F- C/Y 50 70 40 40 81 125 95 67 Ф13 320 110 566 482 160 350 15 60 SRFA-250×*F- C/Y 582 SRFA-400×*F- C/Y 65 90 50 55 90 140 110 76 Ф13 370 130 580 664 197 400 15 73 SRFA-630×*F- C/Y 90 120 70 70 115 170 140 93 Ф13 450 160 694 743 248 545 18 102 SRFA-800×*F- C/Y 853 滤芯压差流量曲线
