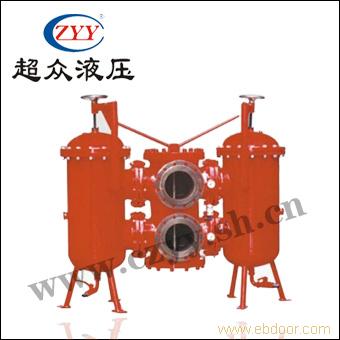

SDRLF系列大流量双筒回油过滤器
简介 Introduction SRLF双筒大流量回油过滤器是由两只单筒过滤器及二位六通换向阀组成，结构简单，使用方便，并带有旁通阀及滤芯污染堵塞发讯器，以达到保证系统安全的目的。 单筒过滤器在工作过程中滤芯堵塞到一定程度需清洗或更换时，要停止主机工作，这样不仅浪费时间更不能满足主机连续工作的需要，双筒过滤器有效地解决了单筒过滤器这方面的缺陷，在不停机的情况下可清洗或更换滤芯以保证主机正常连续工作。 它的工作特点地当一只过滤器滤芯堵塞需更换时，不需要停止主机工作，只要打开压力平衡阀并转动换向阀，另一只过滤器即可参加工作，然后更换已堵塞的滤芯。 本过滤器可广泛应用于重型机械，矿山机械，冶金机械等液压系统。
型号说明 Model Code
技术参数 Technical Data 型号 公称流量(L/min) 通径 (mm) 过滤精度(μm) 公称压力(MPa) 压力损失(MPa)) 旁通阀开启压力(MPa) 发讯器装置 功率(V/W) 重量 (kg) 滤芯数量 滤芯型号 Initial Max SDRLF-A1300×*P 1300 100 1 3 5 10 20 30 1.6 0.2 0.35 0.4 24/48 220/50 610 1×2 SFX-1300×* SDRLF-A2600×*P 2600 150 820 2×2 SDRLF-A3900×*P 3900 200 850 3×2 SDRLF-A6500×*P 6500 250 915 5×2 SDRLF-A7800×*P 7800 250 960 6×2 SDRLF-A9100×*P 9100 250 990 7×2 连接尺寸 Mounting Size 型号 尺寸(mm) 滤芯总数 B1 D1 D2 D3 D4 D5 D6 H1 H2 H3 H4 H5 H6 H8 H9 L1 L2 SDRLF-A1300×*P 900 Ф450 Ф325 Ф245 Ф100 Ф14 G3/4 1200 250 230 365 230 150 200 10 27 80 2 SDRLF-A2600×*P 1125 Ф555 Ф500 Ф416 Ф150 Ф18 G1 1280 250 275 365 230 225 260 15 29 100 4 SDRLF-A3900×*P 1125 Ф555 Ф500 Ф416 Ф200 Ф18 G1 1280 250 275 365 230 225 260 15 29 100 6 SDRLF-A6500×*P 1400 Ф600 Ф610 Ф508 Ф250 Ф23 G1 1500 250 350 450 250 270 325 18 31 110 10 SDRLF-A7800×*P 1400 Ф600 Ф610 Ф508 Ф250 Ф23 G1 1500 250 350 450 250 270 325 18 31 110 12 SDRLF-A9100×*P 1400 Ф600 Ф610 Ф508 Ф250 Ф23 G1 1500 250 350 450 250 270 325 18 31 110 14
