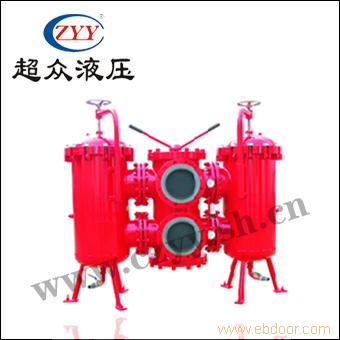

SLLF系列双筒润滑过滤器
简介 Introduction SLLF双筒过滤器是由两只单筒过滤器及二位六通换向阀组成，结构简单，使用方便，并带有旁通阀及芯滤污染堵塞发讯器以达到保护系统安全的目的。 它的特点是当一只过滤器滤芯堵塞需更换或清洗时，不需要停止主机工作，只要打开压力平衡阀并转动换向阀，另一只过滤器即可参加工作，然后更换已堵塞的滤芯。滤芯为组合型，使清洗更换滤芯更方便。 本过滤器可以用于重型机械，矿山机械，冶金机械等稀油润滑系统。
型号说明 Model Code
技术参数 Technical Data 型　号Model 通径(mm) 过滤面积(m2) 运动粘度等级Class of kinematic Viscosity 重量(Kg) N46 N68 N100 N150 N460 过滤精度Filtr,(μm) 80 120 80 120 80 120 80 120 80 120 通过能力，Flow(L/min) SLLF-32×＊ P 32 0.08 130 310 120 212 63 151 29 69 19 49 55 SLLF-40×＊ P 40 0.21 330 790 305 540 160 384 72 175 48 125 85 SLLF-50×＊ P 50 0.31 485 1160 447 793 250 565 107 256 69 160 115 SLLF-65×＊ P 65 0.52 820 1960 760 1340 400 955 180 434 106 250 152 SLLF-80×＊ P 80 0.83 1320 3100 1200 2150 630 1533 288 695 170 400 480 SLLF-100×＊ P 100 1.31 1990 4750 1840 3230 1000 2310 436 1050 267 630 630 SLLF-150×＊ P 150 3.30 5000 12000 4650 8130 2520 5840 1094 2660 679 1600 870 SLLF-200×＊ P 200 6.00 9264 22140 8568 15114 4620 10788 2034 4908 1254 2898 980 连接尺寸 Mounting Size 型　号Model 尺寸Size(mm) DN D D1 d n do f b1 A2 h1 B1 B L1 L2 L3 b2 h2 h3 h4 A3 b3 L A1 Hmax H1 SLLF-32×＊ P 32 140 100 78 4 17.5 2 16 145 90 130 254 380 340 280 6 90 20 30 120 14 486 310 395 368 SLLF-40×＊ P 40 150 110 88 4 17.5 3 16 205 197 170 325 520 480 410 6 172 25 30 160 18 654 440 872 630 SLLF-50×＊ P 50 165 125 102 4 17.5 3 18 225 132 190 360 630 560 470 6 130 30 40 300 22 884 520 840 609 SLLF-65×＊ P 65 185 145 122 4 17.5 3 18 225 311 190 360 630 560 470 6 309 30 40 300 22 884 520 1019 728 型号Model 尺寸Size(mm) B1 D1 D2 D3 D4 D5 D6 H1 H2 H3 H4 H5 H6 H8 H9 L1 L2 SLLF-80×＊ P 840 Ф450 Ф325 Ф245 Ф80 Ф14 G3/4 1200 250 390 205 230 100 170 10 27 80 SLLF-100×＊ P 900 Ф450 Ф325 Ф245 Ф100 Ф14 G1 1350 250 380 365 230 150 200 10 27 80 SLLF-150×＊ P 1125 Ф555 Ф500 Ф416 Ф150 Ф18 G1 1400 250 395 365 230 225 260 15 29 100 SLLF-200×＊ P 1280 Ф 600 Ф610 Ф516 Ф200 Ф23 G1 1500 250 435 365 250 270 325 18 31 110
