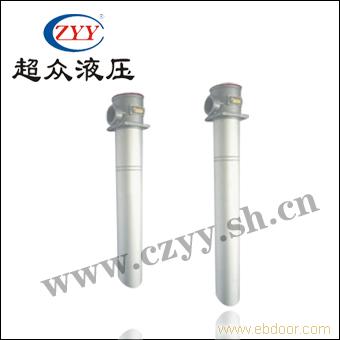

SRLF系列双筒回油管路过滤器（新型）
简介 Introduction SRLF双筒回油管路过滤器是由两只单筒过滤器及二位六通换向阀组成，结构简单，使用方便，并带有旁通阀及滤芯污染堵塞发讯器。以达到保证系统安全的目的。 在工作过程中，单筒过滤器滤芯堵塞到一定程度需清洗或更换滤芯时，要停止主机工作来更换滤芯，这样不仅浪费时间更不能满足主机连续工作需要，双筒过滤器有效地解决了单筒过虑器这方面的缺陷，在不停机的情况下可清洗或更换滤芯来保证主机正常连续工作。 它的工作特点是当一只过滤器滤芯堵塞而需要换时，不必停止主机工作，只要找开压力平衡阀并转动换向阀，另一只过滤器即可参加工作，然后更换已堵塞的滤芯。 本过滤器可广泛应用于重型机械，矿山机械，冶金机械等液压系统。
型号说明 Model Code
技术参数 Technical Data 型号 公称流量(L/min) 通径(mm) 过滤精度(μm) 公称压力(MPa) 压力损失(MPa)) 发讯器装置 触点额定功率(V/W) 重量 (kg) 滤芯型号 Initial Max SRLF-60×*P 60 25 1 3 5 10 20 30 40 1.6 ≤0.08 0.35 24/48 220/50 13.2 SFX-60×* SRLF-110×*P 110 25 13.7 SFX-110×* SRLF-160×*P 160 40 29.5 SFX-160×* SRLF-240×*P 240 40 32.0 SFX-240×* SRLF-330×*P 330 50 52.5 SFX-330×* SRLF-500×*P 500 50 58.5 SFX-500×* SRLF-660×*P 660 80 77.0 SFX-660×* SRLF-850×*P 850 80 81.0 SFX-850×* SRLF-950×*P 950 100 112 SFX-950×* SRLF-1300×*P 1300 100 121 SFX-1300×* 连接尺寸 Mounting Size 型号 尺寸(mm) DN D D1 d do f b1 A2 h1 B1 B L1 L2 L3 b2 h2 h3 h4 A3 b3 L A1 H* H1 SRLF-60×*P 25 92 68 50 11 2 14 98 60 100 168 232 204 160 4 65 16 20 90 11 316 200 258 222 SRLF-110×*P 289 SRLF-160×*P 40 120 92 72 13.5 125 76 120 230 350 310 250 6 75 20 30 120 14 405 270 361 293 SRLF-240×*P 352 SRLF-330×*P 50 140 110 90 145 90 130 254 380 340 280 90 486 310 395 368 SRLF-500×*P 449 型号 尺寸(mm) DN D D1 d do f b1 A2 h1 B1 B L1 L2 L3 b2 h2 h3 h4 A3 b3 L A1 H* H1 SRLF-660×*P 80 200 160 133 17.5 3 20 205 115 170 325 520 480 410 6 150 25 30 160 18 654 440 790 548 SRLF-850×*P 630 SRLF-950×*P 100 220 180 158 225 132 190 360 630 560 470 130 30 40 300 22 774 520 840 609 SRLF-1300×*P 728 滤芯压差流量曲线
