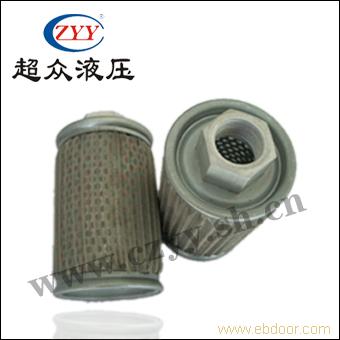

XNJ系列箱内吸油过滤器
简介 Introduction XNJ系列箱内吸油过滤器具有以下特点：a. 安装连接方便：本系列吸油过滤器通过安装法兰固定在油箱的盖板上，滤芯直接插入油箱，从而简化了系统的管路，节省空间，使系统布置更为紧凑。b. 清洗或更换滤芯时，只要拧开安装法兰上的螺钉，拉起安装法兰，即可清洗或更换。c. 带有滤芯堵塞发讯装置：当滤芯被污染堵塞到真空压力为-0.018MPa时，发讯器发出的开关信号（用户外接电信号），这时应及时更换或清洗滤芯，发免油泵出现吸空等故障。d. 带有旁通阀：当滤芯被污染物堵塞到真空压力为-0.018MPa时，此时如不能马上停机清洗或更换滤芯，装在滤芯上端的旁通阀会自动开启（开启压力-0.02MPa)，以保护油泵正常工作。 用户选用XNJ系列过滤器时，务必要安装真空压力发讯器。当滤芯被污染物堵塞到真空 压力为-0.08MPa时，应及时清洗或更换滤芯。
型号说明及安装方法简图 Model Code & Mounting
技术参数 Technical Data 型号model 公称流量Flow(L/min) 过滤精度Filtr.(μm) 通径Dia(mm) 原始压力损失 Initial P(MPa) 发讯装置 Indicator 旁通阀开启压力 By-pass valve setting(MPa) 重量 Weight(Kg) 滤芯型号 Model of element (V) (A) XNJ-25×* C/Y 25 80 100 180 20 ≤0.007 12 24 36 220 2.5 2 1.5 0.25 -0.02 0.7 JX-25×* XNJ-40×* C/Y 40 20 0.8 JX-40×* XNJ-63×* C/Y 63 32 1.2 JX-63×* XNJ-100×* C/Y 100 32 1.4 JX-100×* XNJ-160×* C/Y 160 50 1.9 JX-160×* XNJ-250×* C/Y 250 50 2.1 JX-250×* XNJ-400×* C/Y 400 80 2.9 JX-400×* XNJ-630×* C/Y 630 80 4.5 JX-630×* XNJ-800×* C/Y 800 90 6.6 JX-800×* XNJ-1000×* C/Y 1000 90 6.9 JX-1000×* 安装连接尺寸 Mounting Size 型号model 尺寸Size(mm) D1 D2 D3 D4 D5 D6 D7 L1 L2 L3最小Min. L5 d XNJ-25×* C/Y Ф129 Ф105 Ф85 Ф20 Ф25 Ф80 Ф46 8 75 210 20 Ф9 XNJ-40×* C/Y 100 235 XNJ-63×* C/Y Ф154 Ф130 Ф110 Ф32 Ф40 Ф106 Ф56 110 250 XNJ-100×* C/Y 140 280 XNJ-160×* C/Y Ф200 Ф170 Ф145 Ф50 Ф55 Ф141 Ф76 14 140 320 26 Ф11 XNJ-250×* C/Y 160 340 XNJ-400×* C/Y Ф242 Ф210 Ф185 Ф80 Ф85 Ф180 Ф108 160 340 28 Ф13.5 XNJ-630×* C/Y 190 370 XNJ-800×* C/Y Ф262 Ф230 Ф205 Ф90 Ф100 Ф200 Ф127 190 395 XNJ-1000×* C/Y 220 425
