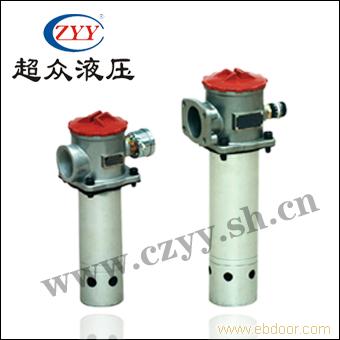

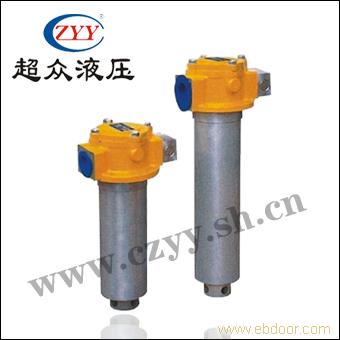

QYL型回油过滤器
简介 Introduction QYL过滤器分布为吸油和回油二种类型，适用于车辆. 起重机液压系统吸油口的粗过滤和回油管路及箱上回油精过滤，用发滤除系统中的污染杂质，保持系统的汽油度。
型号说明及安装方法简图 Model Code & Mounting
技术参数 Technical Data 型号 Model 公称流量 (L/min) 过滤精度(μm) 工作压力(MPa) 原始压力损失 (MPa) 报警压力 (MPa) 旁通阀开启压力 (MPa) 重量(kg) 滤芯型号 QYL-63×* 63 3 5 10 20 30 1.0 ≤0.1 0.35 0.4 4 QYLX-63×*Q2 QYL-100×* 100 5 QYLX-100×*Q2 QYL-160×*FP 160 6 QYLX-160×*Q2 QYL-250×*FP 250 7.2 QYLX-250×*Q2 QYL-400×*FP 400 14.2 QYLX-400×*Q2 连接尺寸 Mounting Size 型号Model 尺寸Size(MM) H h h1 h2 h3 L1 L2 D D1 D2 d d1 n-M L3 h4 QYL-160×*F 413 315 32 60 35 80 55 160 110 108 135 40 4-M10 202 14 QYL-160×* 413 315 32 60 - 80 - 160 110 108 135 M48×2 - 202 - QYL-250×*F 535 435 36 65 45 80 60 160 112 108 135 50 4-M10 202 14 QYL-250×* 535 435 36 65 - 80 - 160 112 108 135 M48×2 - 202 - QYL-400×*F 602 480 50 85 55 110 80 200 150 145 175 60 4-M12 241 14 型号Model 公称流量Flow(L/min) 过滤精度Filtr.(μm) 压力损失 (MPa) 尺寸Size(mm) l滤芯型号 H D1 D2 D3 D4 D5 L1 L2 QYL-250×180FJ 250 180 ＜0.01 251 140 45 91 89 115 88 75 QYL-250＜180J QYL-400＜180FJ 400 308 160 65 110 105 135 105 95 QYL-400＜180J QYL-630＜180FJ 630 366 180 80 125 119 150 - - QYL-630＜180J
