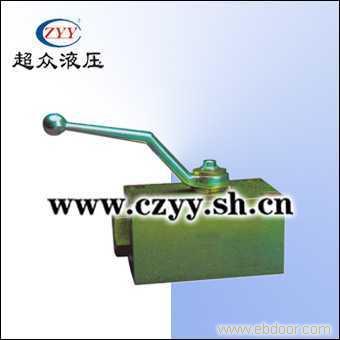

PKH系列板式安装高压球阀
(一)简介 　　　　PKH系列板式安装高压球阀可适用于各种液压场所，根据此类球阀的不同规格，其工作压力可达500巴 (二)技术参数 　　　　工作压力：50MPa 　　　　工作温度：-20~+100℃
(三)型号说明
(四)安装连接尺寸 型号 DN PN ∫ L1 L2 L3 L4 L5 L6 L B b H h m V SW K d1 d2 h1 d3 d4 T PKH6 6 500 26 8.5 35 — 8.5 35 6 57 40 27 43 35 19.5 6 7 80  6 11.8 1.9 6.5 10.5 6.8 PKH6/10 6/10 500 29 7.5 55 — 10 44 10 70 55 40 59 45 24.5 11 9 115 9.5 14.9 1.9 8.4 — — PKH13/16 13/16 400 42.5 7.5 83 41.5 16 58 10 98 60 45 69 55 34 11 9 115 13 24.9 1.9 8.4 13.5 7 PKH20 20 315 51 10 97 48.5 20 69 10 117 70 51 88 70 37.5 14 14 200 20 30.9 3 10.5 16.5 10.5 PKH25 25 315 62 10 115 57.5 24 81 10 135 80 60 98 80 44.5 14 14 200 25 34.9 2.3 10.5 16.5 10.5 PKH32 32 315 75 12 136 68 29 96 10 165 100 78 121 100 54.5 16.5 17 320 32 38.2 2 13 19 12 PKH40 40 315 84.5 28.5 112 56 28.5 112 16.5 80.5 130 95 121 100 47 16.5 17 320 38 47.7 2.3 17 25 17 PKH50 50 315 106 38 136 68 38 136 10 220 150 112 131 110 52 16.5 17 320 48 59.8 2.3 21 31 21.5
