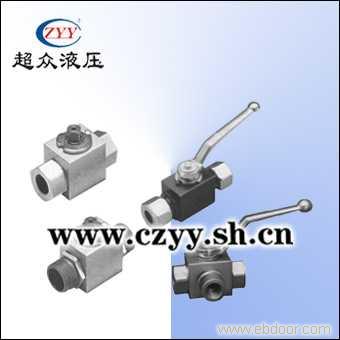

BKH-AS系列高压球阀(带焊接管)
(一)简介 　　　　此类高压球阀有BKH和MKH两种系列。它们可以直接装配到管路中，带有焊接接管，它们适用的压力范围到160巴 (二)技术参数 　　　　工作压力：160MPa 　　　　工作温度：-20~+100℃ 　　　　标准材料组合：BKH-AS-*-8123,MKH-AS-*-2123
(三)型号说明
(四)安装连接尺寸 型号 DN PN LW L ∫ B H H±0.5 m V SW K d D ∫1 重量 BKH-AS-10 10 160 10 150 43 32 52 38 17.5 11 9 115 10 17.2 42 — BKH-AS-13 13 160 13 181 48 35 54 40 19 11 9 115 13 21.3 51 0.9 BKH-AS-16 16 160 15 180 48 38 63 46 19 13 12 160 15 21.3 55 0.95 BKH-AS-20 20 160 20 200 62 49 75 57 24.5 14 14 200 20 26.9 48，5 1.95 BKH-AS-20/25 20/25 160 20 200 62 49 75 57 24.5 14 14 200 25 33.7 48，5 ­— BKH-AS-25 25 160 25 210 66 58 83 65 29.5 14 14 200 25 33.7 51，25 — BKH-AS-25/32 25/32 160 25 210 66 58 83 65 29.5 14 14 200 32 42.4 51，25 — BKH-AS-25/40 25/40 160 25 248 66 58 83 65 29.5 14 14 200 39.3 48.3 70 — 型号 DN PN LW L ∫ B H H±0.5 m V SW K d D ∫1 重量 MKH-AS-32 32 160 32 260 80 81 107 86 40.5 16.5 17 320 32.5 42.2 70 — MKH-AS-32/40 32/40 160 32 260 80 81 107 86 40.5 16.5 17 320 38 51 70 — MKH-AS-40 40 160 38 270 85 100 124 103 50 16.5 17 320 39.3 48.3 72 6.2 MKH-AS-40/50 40/50 160 38 270 85 100 124 103 50 16.5 17 320 50 60.3 72 — MKH-AS-50 50 160 48 300 100 118 138 117 59 16.5 17 320 50 60.3 72 10.4 MKH-AS-50/65 50/65 160 48 300 100 118 138 117 59 16.5 17 320 63 76.1 72 —
