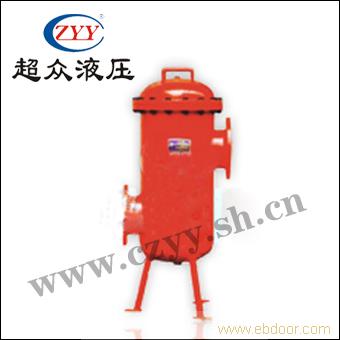

DRLF系列大流量回油过滤器
简介 Introduction DRLF系列滤器安装在液压系统回油管路处，用来滤除油液中诸元件磨损的金属粉末及橡胶质等，使流回油箱中的油液保持清洁。 该过滤器的滤芯采用化纤过滤材质，具有过滤精度高，通油能力大，原始压力损失小，纳污量大等优点，并装有压差发讯器及旁通阀。当滤芯堵塞到进，出口压差为0.35MPa时，便发出开关信号，此时应清洗或更换滤芯，如不能及时停机或无人来更换滤芯，装在滤芯上部的旁通阀会自动开启，以保护系统。 该过滤器广泛应用于重型机械，矿山机械，冶金机械等的液压系统。
型号说明及安装方法简图 Model Code & Mounting
技术参数 Technical Data 型号 Model 通径 .(mm) 公称流量(L/min) 过滤精度Filtr.(μm) 公称压力(MPa) 压力损失 (MPa) 发讯装置触点额定功率(V/W) 旁通阀开启 压力 (MPa) 重量(kg) 滤芯型号 滤芯 数量 Initial Max DRLF-A1300×*P 100 1300 1 3 5 10 20 30 1.6 0.2 0.35 24/48 220/50 0.4 140 SFX-1300×* 1 DRLF-A2600×*P 150 2600 202 2 DRLF-A3900×*P 200 3900 225 3 DRLF-A6500×*P 250 6500 266 5 DRLF-A7800×*P 250 7800 287 6 DRLF-A9100×*P 250 9100 308 7 安装及外型尺寸 Mounting Size 型号Model 尺寸Size(mm) 滤芯 总数 B1 D1 D2 D3 D4 D5 D6 H1 H2 H3 H4 H5 H9 L1 L2 DRLF-A1300×*P 500 Ф450 Ф325 Ф245 Ф100 Ф14 G3/4 1200 250 230 365 230 10 27 80 1 DRLF-A2600×*P 600 Ф555 Ф500 Ф416 Ф150 Ф18 G1 1280 250 275 365 230 15 29 100 2 DRLF-A3900×*P 600 Ф555 Ф500 Ф416 Ф200 Ф18 G1 1280 250 275 365 230 15 29 100 3 DRLF-A6500×*P 746 Ф600 Ф610 Ф508 Ф250 Ф23 G1 1500 250 350 450 250 18 31 110 5 DRLF-A7800×*P 746 Ф600 Ф610 Ф508 Ф250 Ф23 G1 1500 250 350 450 250 18 31 110 6 DRLF-A9100×*P 746 Ф600 Ф610 Ф508 Ф250 Ф23 G1 1500 250 350 450 250 18 31 110 7
