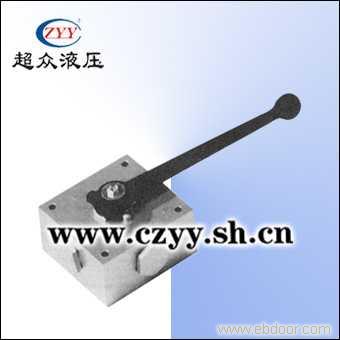

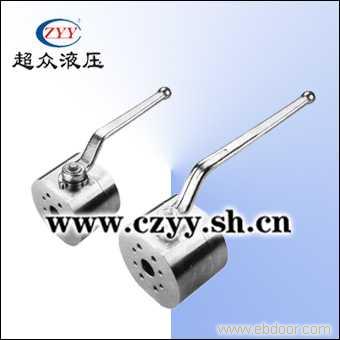

点击放大 产品型号： 产品名称： KHSAE法兰式球阀 产品报价： 产品特点： KHSAE系列法兰式球阀是一种接口采用SAE标准的二位二通阀，其压力等级有210巴和420巴两种，通径DN65以上的球阀建议采用伺服驱动装置。   KHSAE法兰式球阀的详细资料： KHSAE法兰式球阀 (一)简介 　　　　KHSAE系列法兰式球阀是一种接口采用SAE标准的二位二通阀，其压力等级有210巴和420巴两种，通径DN65以上的球阀建议采用伺服驱动装置。 (二)技术参数 　　　　工作压力：42MPa 　　　　工作温度：-20~+100℃ (三)型号说明 (四)安装连接尺寸 型号(model) DN (mm) 210bar 420bar 尺寸Size(mm) 重量 210bar 420bar a b M t a b M t D L l B H c V K SW KHSAE210-15 KHSAE420-15 15 17.5 38.1 M8 18 18.2 40.5 M8 18 15 75 35 78 83 31 13 160 12 2.5 KHSAE210-20 KHSAE420-20 20 22.2 47.6 M10 18 23.8 50.8 M10 18 20 80 35 98 100 36.5 14 200 14 3.9 KHSAE210-25 KHSAE420-25 25 26.2 52.4 M10 20 27.8 57.2 M12 20 25 88 38 118 113 39.5 14 200 14 6.0 KHSAE210-32 KHSAE420-32 32 30.2 58.7 M12 20 31.8 66.7 M14 22 32 100 50 145 158 68 17 320 17 11.6 KHSAE210-40 KHSAE420-40 40 35.7 69.8 M12 20 36.5 79.4 M16 24 38 110 55 165 178 78 17 320 17 16.2 KHSAE210-50 KHSAE420-50 50 42.9 77.8 M12 20 44.5 96.8 M20 28 48 116 58 198 210 94 17 320 17 24.9 KHSAE210-65   65 50.8 88.9 M12 19         63 150 75 198 258 94 21 600 16 33.3 KHSAE210-80   80 61.9 106.4 M16 24         76 140 70 210 275 100 26 600 19 40.0 KHSAE210-100   100 77.8 130.2 M16 24         100 170 85 258 326 122 27 900 24 59.5 KHSAE210-125   125 92.1 152.4 M16 30         118 210 105 295 381 140 33 900 36 88.0
