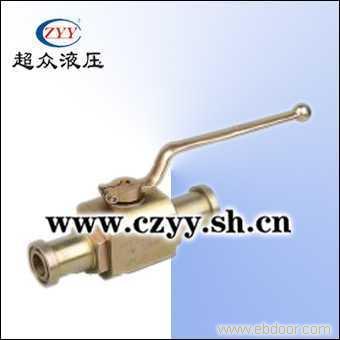

BKH系列高压球阀(带SAE接头)
(一)简介 　　　　此类二位二通高压球阀有BKH和MKH两种系列。它们带有用于SAE J518C-3000PSI法兰或用于SAE J518C-6000PSI法兰的管接头。 (二)技术参数 　　　　工作压力：42MPa 　　　　工作温度：-20~+100℃
(三)型号说明
(四)安装连接尺寸 型号 DN(mm) PN(bar) LW L l B H h±(0.5) m V SW K d±(0.1) D±(0.1) t 重量 BKH-SAE-FS-210-13 13 210 13 151 48 35 54 40 19 11 9 115 25.5 30.2 6.8 0.8 BKH-SAE-FS-210-20 20 210 19 162 62 49 75 57 24.5 14 14 200 31.9 38.1 6.8 1.9 BKH-SAE-FS-210-25 25 210 25 178 66 58 83 65 29.5 14 14 200 39.8 44.4 8.1 2.75 BKH-SAE-FS-420-13 13 420 13 151 48 35 54 40 19 11 9 115 25.5 31.8 7.9 0.9 BKH-SAE-FS-420-20 20 315 19 174 62 49 75 57 24.5 14 14 200 31.9 41.3 8.9 1.95 BKH-SAE-FS-420-25 25 315 22 198 66 58 83 65 29.5 14 14 200 39.8 47.6 9.6 3.0 型号 DN(mm) PN(bar) LW L l B H h±(0.5) m V SW K d±(0.1) D±(0.1) t 重量 MKH-SAE-FS-210-32 32 210 30 191 80 81 107 86 40.5 16.5 17 320 44.6 50.8 8.1 4.0 MKH-SAE-FS-210-40 40 210 36 231 85 100 124 103 50 16.5 17 320 54.1 60.3 8.1 6.2 MKH-SAE-FS-210-50 50 210 48 232 100 118 138 117 59 16.5 17 320 63.6 71.4 9.6 9.1 MKH-SAE-FS-420-32 32 350 27 223 80 81 107 86 40.5 16.5 17 320 44.6 54 10.4 4.5 MKH-SAE-FS-420-40 40 350 32 281 85 100 124 103 50 16.5 17 320 54.1 63.5 12.7 7.2 MKH-SAE-FS-420-50 50 350 45 316 100 118 138 117 59 16.5 17 320 63.6 79.4 12.8 10.8
