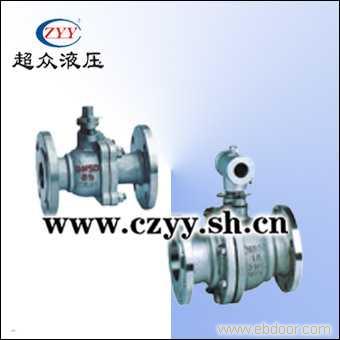

KH-FF系列中间法兰式球阀
(一)简介 　　　　KH-FF系列中间法兰式球阀可用于压力到160巴的场所，此阀结构紧凑，在液压系统中用途广泛，也可用在消防灭火装备中。 (二)技术参数 　　　　工作压力：31.5MPa 　　　　工作温度：-20~+100℃
(三)型号说明
(四)安装连接尺寸 型号Model DN(mm) PN(bar) LW L h H D LK n-d D2 f SW K 重量 KH-FF-40 40 40 38 80 65 225 150 110 4-18 88 3 16 600 - KH-FF-50 50 40 48 80 69 237 165 125 4-18 102 3 16 600 - KH-FF-65 65 40 65 105 84 264 190 145 8-18 122 3 16 600 21.5 KH-FF-80 80 40 76 120 89 274 200 160 8-18 138 3 16 600 - KH-FF-100 100 40 100 160 113 341 240 190 8-22 162 3 22 900 - KH-FF-125 125 40 118 195 135 383 280 220 8-M24 188 3 22 900 - KH-FF-150 150 40 150 264 165 465 340 250 8-M24 218 3 22 900 - KH-FF-100/160bar 型号Model DN(mm) PN(bar) LW L h H D LK n-d D2 f SW K 重量kg KH-FF-40 40 100/160 38 87.5 75 245 170 125 4-22 88 3 16 600 - KH-FF-50 50 100/160 48 86 80 263 195 145 4-26 102 3 16 600 - KH-FF-65 65 100/160 65 125 102 297 220 170 8-26 122 3 16 600 - KH-FF-80 80 100/160 76 140 107 307 230 180 8-26 138 3 16 600 - KH-FF-100 100 100/160 100 170 125 366 265 210 8-M27 162 3 22 900 - KH-FF-125 125 100/160 118 214 147 431 315 250 8-M30 188 3 32 900 -
