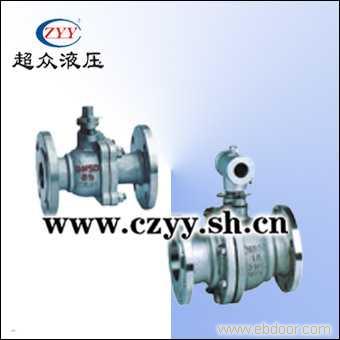

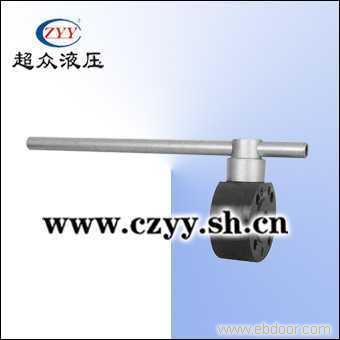

Q41系列直通中压球阀
(一)简介 　　　　本系列中压球阀是性能可靠的标准型球阀，压力范围可达40巴，此球阀的规格自DN15至DN200根据不同的介质，选用不同的材料，系列可实现在管道中连通和关闭 (二)技术参数 　　　　压力范围：1.0-40MPa 　　　　试验压力：压力=40：壳体：6.0MPa; 密封：4.5 MPa                     　　　压力=25：壳体：3.8MPa; 密封：2.8 MPa                     　　　压力=16：壳体：2.4MPa; 密封：1.8 MPa 　　　　工作压力：1.6-4.0MPa 　　　　工作温度：-20~+150oC     使用温度150~250oC时请另加说明 　　　　适用介质：油，水，蒸汽，氮，氢，氨，皂化液、水-乙二醇、硝酸、醋酸 　　　　阀体材料：WCB, ZG1Cr18Ni8Ti, ZG1Cr18Ni9Ti, 304, 304L, 316, 316L 　　　　球阀体和阀杆材料：钢，不锈钢2Cr13 .1Cr18Ni12Mo2Ti. 304 . 304L . 306 . 306L 　　　　球体密封及填料：聚四氟乙烯，增强聚四氟乙烯，对位聚苯，柔性石墨
(三)型号说明
(四)安装连接尺寸 型号Model 压力MPa 通径DN 尺寸Size(mm) L L1 D D1 D2 Z-d H b L0 Q41F-*-15 1.0 1.6 2.5 15 130 57 95 65 45 4-14 103 14 100 Q41F-*-20 20 140 62 105 75 55 4-14 112 14 160 Q41F-*-25 25 150 65 115 85 65 4-14 123 14 160 Q41F-*-32 32 165 71 135 100 78 4-18 150 16 200 Q41F-*-40 40 180 71 145 110 85 4-18 156 16 250 Q41F-*-50 50 200 85 160 125 100 4-18 172 18 300 Q41F-*-65 65 220 100 180 145 120 4-18 197 18 350 Q41F-*-80 80 250 114 193 160 135 8-18 222 20 450 Q41F-*-100 100 280 130 215 180 155 8-18 286 22 600 Q41F-*-125 125 320 150 245 210 180 8-18 286 22 600 Q41F-*-150 150 360 160 280 240 210 8-23 297 24 800 型号Model 通径DN 尺寸Size(mm) L L1 D D1 D2 D3 Z-d H b L0 Q41F-40-15 15 130 57 95 65 45 40 4-14 103 14 100 Q41F-40-20 20 140 62 105 75 55 51 4-14 112 14 160 Q41F-40-25 25 150 65 115 85 65 58 4-14 123 14 160 Q41F-40-32 32 165 71 135 100 78 66 4-18 150 16 200 Q41F-40-40 40 180 71 145 110 85 76 4-18 156 16 250 Q41F-40-50 50 200 85 160 125 100 88 4-18 172 18 300 Q41F-40-65 65 220 100 180 145 120 110 8-18 197 18 350 Q41F-40-80 80 250 114 193 160 135 121 8-18 222 20 450 Q41F-40-100 100 280 130 215 180 155 150 8-23 286 22 600 Q41F-40-125 125 320 150 245 210 180   8-23 286 22 600 Q41F-40-150 150 360 160 280 240 210   8-23 297 24 800
