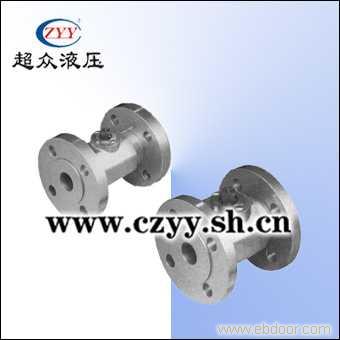

MKH-F系列高压法兰式球阀
(一)简介 MKH-F和MKH-FF系列的高压法兰式球阀可用于压力到巴的场所。此类球阀结构紧凑在液压系统中用途广泛，也可用在诸如消防灭之类的调和中 (二)技术参数 工作压力：31.5MPa 工作温度：-20~+100℃
(三)型号说明
(四)安装连接尺寸 DIN 3202 -F4/5 短 型 型号Model DN(mm) PN(bar) LW L l B H h±(0.5) m D2 LK D d b V SW K 重量 MKH-FF32 32 10/16 32 130 80 81 107 86 40.5 78 100 140 18 18 16.5 17 300 9 MKH-FF40 40 10/16 38 140 85 100 124 103 50 88 110 150 18 20 16.5 17 300 11 MKH-FF50 50 10/16 48 150 100 118 138 117 59 102 125 165 18 20 16.5 17 300 14 MKH-FF50/65 50/65 10/16 48 170 100 118 138 117 59 122 145 185 18 20 16.5 17 300 16 MKH-FF32 32 25/40 32 130 80 81 107 86 40.5 78 100 140 18 18 16.5 17 300 9.5 MKH-FF40 40 25/40 38 140 85 100 124 103 50 88 110 150 18 20 16.5 17 300 12 MKH-FF50 50 25/40 48 150 100 118 138 117 59 102 125 165 18 20 16.5 17 300 15 MKH-FF50/65 50/65 25/40 48 170 100 118 138 117 59 122 145 185 18 20 16.5 17 300 17 DIN 3202 -F1 长 型 型号Model DN(mm) PN(bar) LW L l B H h±(0.5) m D2 LK D d b V SW K 重量 MKH-F-32 32 10/40 32 180 80 81 107 86 40.5 78 100 140 18 18 16.5 17 300 10 MKH-F-40 40 10/40 38 200 85 100 124 103 50 88 110 150 18 20 16.5 17 300 12.7 MKH-F-50 50 10/40 48 230 100 118 138 117 59 102 125 165 18 20 16.5 17 300 15.8 MKH-F-32 32 63 32 180 80 81 107 86 40.5 78 110 155 22 26 16.5 17 300 10.9 MKH-F-40 40 63 38 200 85 100 124 103 50 88 125 170 22 28 16.5 17 300 14 MKH-F-50 50 63 48 230 100 118 138 117 59 102 135 180 22 26 16.5 17 300 18.0 MKH-F-32 32 100/160 32 180 80 81 107 86 40.5 78 110 155 22 26 16.5 17 300 14 MKH-F-40 40 100/160 38 200 85 100 124 103 50 88 125 170 22 28 16.5 17 300 17 MKH-F-50 50 100/160 48 230 100 118 138 117 59 102 145 195 26 30 16.5 17 300 21.3 MKH-F-40 40 250 38 200 85 100 124 103 50 88 135 185 26 34 16.5 17 300 18 MKH-F-50 50 250 48 230 100 118 138 117 59 102 150 200 26 38 16.5 17 300 23.7 MKH-F-40 40 315 38 200 85 100 124 103 50 88 145 195 26 35 16.5 17 300 19.9 MKH-F-50 50 315 48 230 100 118 138 117 59 102 160 210 26 40 16.5 17 300 26
