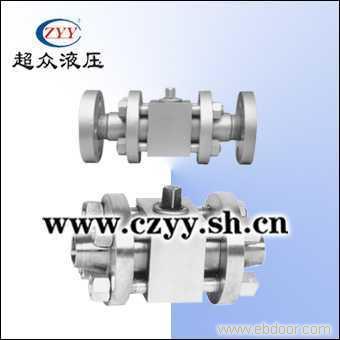

点击放大 产品型号： Q61F-160-10 产品名称： Q41,Q61,Q71高压球阀 产品报价： 产品特点： 本系列高压球阀是性能可靠的标准型球阀，压力范围可达320巴，此球阀的规格自DN10至DN100根据不同的介质，选用不同的材料，系列可实现在管道中连通和关闭   Q61F-160-10Q41,Q61,Q71高压球阀的详细资料： Q41,Q61,Q71高压球阀 (一)简介 　　　　本系列高压球阀是性能可靠的标准型球阀，压力范围可达320巴，此球阀的规格自DN10至DN100根据不同的介质，选用不同的材料，系列可实现在管道中连通和关闭 (二)技术参数 　　　　压力范围：16-31.5MPa 　　　　试验压力：压力=320：壳体：48MPa; 密封：42MPa                     　　　　 压力=160：壳体：24MPa; 密封：20MPa 　　　　工作压力：16-31.5MPa 　　　　工作温度：-40~+50oC        使用温度50~250oC时请另加说明适用介质：油，水，氮，氢，氨，　　　皂化液、水-乙二醇 　　　　适用介质：油，水，蒸汽，氮，氢，氨，皂化液、水-乙二醇、 　　　　阀体材料：Material of valve body:45#、9SMn28K、St52-3、不锈钢 　　　　球体和阀杆材料：钢、不锈钢 2Cr13、9SMn28K、1Cr18Ni9Ti、0Cr18Ni9Ti、304、316、　　　　316L 　　　　控制芯轴和接头密封材料：丁晴橡胶、氟橡胶NBR,FR(FBM),EPDM 　　　　球体密封碗材料 　　　　表面处理：磷化、镀黄锌、镀铬、镀镍、氧化 (三)型号说明 (四)安装连接尺寸 压力PN(MPa) 通径DN 尺寸(mm)Size L L1 D D1 M D2 Z-Фd b H L0 16.0 10 210 52 95 60 M24*2 18 3-Ф18 20 77 220 15 230 62 95 60 M24*2 20 3-Ф18 20 85 220 20 240 73 105 68 M33*2 28 3-Ф18 20 94 250 25 260 77 105 68 M33*2 28 3-Ф18 22 100 250 32 300 100 115 80 M42*2 38 4-Ф18 24 120 300 40 350 110 165 115 M52*2 48 6-Ф26 30 150 400 50 400 130 165 115 M64*3 58 6-Ф26 32 165 400 65 490 140 200 145 M80*3 74 6-Ф29 40 180 500 80 580 150 225 170 M100*3 94 6-Ф33 50 200 600 100 620 178 260 195 M125*3 115 6-Ф36 60 245 800 32.0 10 210 52 95 60 M24*2 18 3-Ф18 20 77 220 15 230 62 105 68 M33*2 28 3-Ф18 20 85 220 20 240 73 105 68 M33*2 28 3-Ф18 20 94 250 25 260 77 115 80 M42*2 35 4-Ф18 25 100 250 32 300 100 135 95 M48*2 41 4-Ф22 30 120 300 40 350 110 165 115 M64*3 47 6-Ф26 35 150 400 50 400 130 200 145 M80*3 70 6-Ф29 40 165 450 65 490 140 225 170 M100*3 90 6-Ф33 50 180 500 80 580 150 260 195 M125*3 112 6-Ф36 55 200 600 100 620 178 300 235 M155*3 135 8-Ф36 65 245 800 型号model 通径DN 尺寸 mm 气动装置 L L1 D D1 H L0 Q61F-160-* Q61N-160-* Q661F-160-* Q661N-160-*   10 150 60 90 18 58 220 - 15 170 70 100 23 62 220 - 20 191 81 110 29 75 250 - 25 205 95 115 36 80 250 - 32 230 110 150 43 96 300 - 40 260 120 170 49 111 400 - 50 330 140 200 61 128 400 - 65 360 150 225 80 180 500 - 80 380 160 270 105 200 600 - 100 430 188 320 118 245 800 - Q61F-320-* Q61N-320-* Q661F-320-* Q661N-320-* 10 150 60 90 18 211 255 Qd60 15 170 70 100 23 293 348 Qd100 20 191 81 110 29 297 348 Qd100 25 205 95 115 36 303 348 Qd100 32 230 110 150 43 456 520 Qd150 40 260 120 170 49 463 520 Qd150 50 330 140 200 61 478 520 Qd150 65 360 150 225 80 180 500 - 80 380 160 270 105 200 600 - 100 430 188 320 118 245 800 - 型号model 公称通径DN(mm) 尺寸(mm) L L1 D M H L0 Q71N-160-* Q71N-320-*   10 150 60 90 M24*2 58 220 15 160 70 100 M33*2 62 220 20 170 81 110 M33*2 75 250 25 195 95 115 M42*2 80 250 32 220 110 150 M48*2 96 300 40 260 120 170 M64*3 110 400 50 310 140 200 M80*3 128 400 65 345 150 225 M100*3 180 500 80 355 160 268 M125*4 200 600 100 440 188 320 M155*4 245 800

       Q41、Q61、Q71高压球阀
