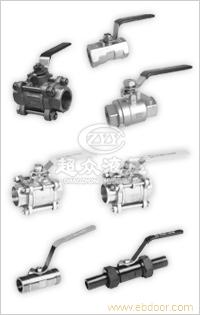

直通段式系列球阀
（一）简介 　　　　本系列整体缩径式，二段式，三段式球阀是我厂新近开发的产品，具有外型美观，结构合理，性能可靠等优点，可分为整体管式，二段管式，三段式（三段式又可分为三段管式，三段外螺纹式，三段对焊式，三段承插焊式，如果用户有特殊要求，也可定做成三段卡箍式，另可配气动和电动装置） （二）技术参数 　　　　压力范围：16-6.4MPa 　　　　试验压力： 　　　　压力=64：壳体：9.6MPa; 密封：7.04MPa 　　　　压力=40：壳体：6.0MPa; 密封：4.5MPa 　　　　压力=25：壳体：3.8MPa; 密封：2.8MPa 　　　　压力=16：壳体：2.4MPa; 密封：1.8MPa 　　　　工作压力：1.6-6.4MPa 　　　　工作温度：-40~+200oC        使用温度200~250oC时请另加说明 　　　　适用介质：油，水，蒸汽，氮，氢，氨，皂化液、水-乙二醇、硝酸、醋酸 　　　　阀体材料：WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、304L、316、316L 　　　　球体和阀杆材料：钢、不锈钢 2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、304L、316、316L 　　　　球体密封碗及填料：聚四氟乙烯
（三）型号说明
（四）安装连接尺寸 型号model PN(bar) DN d1 LW L H5 K Q11F-*P-6 16 25 40 64 6 G1/4 4.6 39 22 80 Q11F-*P-10 10 G3/8 6.8 44 26 80 Q11F-*P-15 15 G1/2 9.2 56 31 88 Q11F-*P-20 20 G3/4 12.5 59 34 88 Q11F-*P-25 25 G1 15 71 38 105 Q11F-*P-32 32 G1 1/4 20 78 43 105 Q11F-*P-40 40 G1 1/2 25 83 50 125 Q11F-*P-50 50 G2 32 100 57 125 型号model PN(bar) DN d1 LW L H5 K Q11F-*P-6 16 25 40 64 6 G1/4 6 57 49 120 Q11F-*P-10 10 G3/8 10 57 49 120 Q11F-*P-15 15 G1/2 15 63 51 120 Q11F-*P-20 20 G3/4 20 75 58 130 Q11F-*P-25 25 G1 25 89 70 155 Q11F-*P-32 32 G1 1/4 32 99 80 155 Q11F-*P-40 40 G1 1/2 38 118 88 185 Q11F-*P-50 50 G2 50 136 97 185 Q11F-*P-65 65 G2 1/2 64 165 130 200 Q11F-*P-80 80 G3 78 184 150 250 型号model PN(bar) DN d1 LW L H5 K Q11F-*P-6 16 25 40 64 6 G1/4 6 65 48 120 Q11F-*P-10 10 G3/8 10 65 48 120 Q11F-*P-15 15 G1/2 15 67 54 120 Q11F-*P-20 20 G3/4 20 82 57 130 Q11F-*P-25 25 G1 25 91 72 155 Q11F-*P-32 32 G1 1/4 32 108 79 155 Q11F-*P-40 40 G1 1/2 38 129 81 185 Q11F-*P-50 50 G2 50 148 97 185 Q11F-*P-65 65 G2 1/2 64 186 130 200 Q11F-*P-80 80 G3 78 206 150 250 Q11F-*P-100 100 G4 98 240 170 250 型号model PN(bar) DN LW D1 L H5 K Q61F-*P-6 16 25 40 64 6 6 14.3 65 48 120 Q61F-*P-10 10 8 17.8 65 48 120 Q61F-*P-15 15 15 22 67 54 120 Q61F-*P-20 20 20 27.5 82 57 130 Q61F-*P-25 25 25 34 91 72 155 Q61F-*P-32 32 32 43 108 79 155 Q61F-*P-40 40 38 49 129 81 185 Q61F-*P-50 50 50 61.5 148 97 185 型号model PN(bar) DN LW D1 L H5 K Q61F-*P-6 16 25 40 64 6 6 18 65 48 120 Q61F-*P-10 10 10 18 65 48 120 Q61F-*P-15 15 15 24 67 54 120 Q61F-*P-20 20 20 28 82 57 130 Q61F-*P-25 25 25 34 91 72 155 Q61F-*P-32 32 32 41 108 79 155 Q61F-*P-40 40 38 49 129 81 185 Q61F-*P-50 50 50 62 148 97 185 Q61F-*P-65 65 64 78 193 130 200 Q61F-*P-80 80 78 94 222 150 250 Q61F-*P-100 100 98 124 273 170 250 Q21F-16(C\P\R)、Q21F-25(C\P\R)、Q21F-40(C\P\R)、Q21F-64(C\P\R)型外螺纹球阀 公称通径DN(mm) 尺寸(mm) d L L1 M L0 带焊接管型总长 6 8 85 15 20*1.5 110 166 10 10 85 16 24*1.5 110 166 15 10 85 18 30*2 110 172 20 13.5 90 18 36*2 110 187 25 18 100 20 42*2 110 227 32 22 120 20 52*2 150 235 40 26 135 25 60*3 150 255 50 32.8 140 25 72*3 180 291                                          直通段式系列球阀 一段整体缩径内螺纹球阀  Q11系列   Q11F-16P-6 Q11F-25P-6 Q11F-40P-6 Q11F-64P-6 Q11F-16P-10 Q11F-25P-10 Q11F-40P-10 Q11F-64P-10 Q11F-16P-15 Q11F-25P-15 Q11F-40P-15 Q11F-64P-15 Q11F-16P-20 Q11F-25P-20 Q11F-40P-20 Q11F-64P-20 Q11F-16P-25 Q11F-25P-25 Q11F-40P-25 Q11F-64P-25 Q11F-16P-32 Q11F-25P-32 Q11F-40P-32 Q11F-64P-32 Q11F-16P-40 Q11F-25P-40 Q11F-40P-40 Q11F-64P-40 Q11F-16P-50 Q11F-25P-50 Q11F-40P-50 Q11F-64P-50 二段式内螺纹球阀 Q11系列 Q11F-16P-6 Q11F-25P-6 Q11F-40P-6 Q11F-64P-6 Q11F-16P-10 Q11F-25P-10 Q11F-40P-10 Q11F-64P-10 Q11F-16P-15 Q11F-25P-15 Q11F-40P-15 Q11F-64P-15 Q11F-16P-20 Q11F-25P-20 Q11F-40P-20 Q11F-64P-20 Q11F-16P-25 Q11F-25P-25 Q11F-40P-25 Q11F-64P-25 Q11F-16P-32 Q11F-25P-32 Q11F-40P-32 Q11F-64P-32 Q11F-16P-40 Q11F-25P-40 Q11F-40P-40 Q11F-64P-40 Q11F-16P-50 Q11F-25P-50 Q11F-40P-50 Q11F-64P-50 Q11F-16P-65 Q11F-25P-65 Q11F-40P-65 Q11F-64P-65 Q11F-16P-80 Q11F-25P-80 Q11F-40P-80 Q11F-64P-80 三段内螺管式 Q11系列 Q11F-16P-6 Q11F-25P-6 Q11F-40P-6 Q11F-64P-6 Q11F-16P-10 Q11F-25P-10 Q11F-40P-10 Q11F-64P-10 Q11F-16P-15 Q11F-25P-15 Q11F-40P-15 Q11F-64P-15 Q11F-16P-20 Q11F-25P-20 Q11F-40P-20 Q11F-64P-20 Q11F-16P-25 Q11F-25P-25 Q11F-40P-25 Q11F-64P-25 Q11F-16P-40 Q11F-25P-32 Q11F-40P-32 Q11F-64P-32 Q11F-16P-50 Q11F-25P-40 Q11F-40P-40 Q11F-64P-40 Q11F-16P-50 Q11F-25P-50 Q11F-40P-50 Q11F-64P-50 Q11F-16P-65 Q11F-25P-65 Q11F-40P-65 Q11F-64P-65 Q11F-16P-80 Q11F-25P-80 Q11F-40P-80 Q11F-64P-80 Q11F-16P-100 Q11F-25P-100 Q11F-40P-100 Q11F-64P-100 三段式承插焊球阀  Q61系列 Q61F-16P-6 Q61F-25P-6 Q61F-40P-6 Q61F-64P-6 Q61F-16P-10 Q61F-25P-10 Q61F-40P-10 Q61F-64P-10 Q61F-16P-15 Q61F-25P-15 Q61F-40P-15 Q61F-64P-15 Q61F-16P-20 Q61F-25P-20 Q61F-40P-20 Q61F-64P-20 Q61F-16P-25 Q61F-25P-25 Q61F-40P-25 Q61F-64P-25 Q61F-16P-32 Q61F-25P-32 Q61F-40P-32 Q61F-64P-32 Q61F-16P-40 Q61F-25P-40 Q61F-40P-40 Q61F-64P-40 Q61F-16P-50 Q61F-25P-50 Q61F-40P-50 Q61F-64P-50 三段式对焊球阀  Q61系列 Q61F-16P-6 Q61F-25P-6 Q61F-40P-6 Q61F-64P-6 Q61F-16P-10 Q61F-25P-10 Q61F-40P-10 Q61F-64P-10 Q61F-16P-15 Q61F-25P-15 Q61F-40P-15 Q61F-64P-15 Q61F-16P-20 Q61F-25P-20 Q61F-40P-20 Q61F-64P-20 Q61F-16P-25 Q61F-25P-25 Q61F-40P-25 Q61F-64P-25 Q61F-16P-32 Q61F-25P-32 Q61F-40P-32 Q61F-64P-32 Q61F-16P-40 Q61F-25P-40 Q61F-40P-40 Q61F-64P-40 Q61F-16P-50 Q61F-25P-50 Q61F-40P-50 Q61F-64P-50 Q61F-16P-65 Q61F-25P-65 Q61F-40P-65 Q61F-64P-65 Q61F-16P-80 Q61F-25P-80 Q61F-40P-80 Q61F-64P-80 Q61F-16P-100 Q61F-25P-100 Q61F-40P-100 Q61F-64P-100
